產品簡介
無人機探測中波紅外熱像儀（F400）由透射式連續變焦鏡頭和高靈敏度成像探測組件組成。光學鏡頭的焦距范圍為100mm～400mm@F2，采用連續變焦設計；成像探測組件采用低躁聲高靈敏度成像技術，分辯率為640×512@25μm，具有自適應非均勻性校正、大動態范圍圖像增強、自動調光等智能化圖像處理算法。在光學和結構設計中，采用光學窗口電磁屏蔽技術，和電磁密封技術，保障產品具備在超強電磁輻射環境下的生存能力，以及在惡劣氣候環境中的適應能力；產品可廣泛適應于電磁干擾器、徽波武器、激光武器、相控陣?yán)走_(dá)等各種形式的反無人機系統，對大疆精靈4的實際跟蹤距離達5.8㎞以上。
產品特點
- 對大疆精靈4目標的跟蹤距離達5.8㎞以上；
采用640×512@25μm大靶面探測器和F2光學系統，對弱小目標成像能量強；
具備超強電磁輻射環境下的生存能力；
密封設計，具備惡劣氣候環境下的生存能力。
技術指標
| 參數名稱 | IRM-MWIR-CLA0032-0J01 | |
| 性能指標 | 分辨率 | 640×512 |
| 像元尺寸 | 25μm | |
| F數 | 2 | |
| 工作波段 | 3.7μm～4.8μm | |
| 制冷方式 | 斯特林制冷 | |
| 啟動時間 | ≤8.5min@25℃ | |
| 焦距范圍 | 100mm～400mm，連續變焦 | |
| 變倍比 | 4倍 | |
| 視場角范圍 | 9.15°×7.32°~2.29°×1.83°，連續變焦 | |
| 光軸一致性 | ≤2個像素 | |
| 光軸重復精度 | ≤1個像素 | |
| 作用距離 | 對大疆精靈4的最大跟蹤距離≥5㎞ | |
| 功能指標 | 積分檔位 | 手動可調 |
| 鏡像 | 水平、垂直、對角 | |
| 圖像算法 | 非均勻校正、圖像濾波、細節增強、盲元校正、黑熱/白熱 | |
| 亮度/對比度調節 | 手動/自動調節 | |
| 同步 | 內同步/外同步切換 | |
| 變焦方式 | 電動 | |
| 調焦方式 | 電動調焦、一鍵聚焦 | |
| 程序升級 | 主串口程序升級功能 | |
| 電源保護 | 過壓、欠壓、反接保護 | |
| 環境適應性 | 工作溫度 | -40℃～﹢60℃ |
| 存儲溫度 | -45℃～﹢70℃ | |
| 防護等級 | 倉體結構采用氣密性設計，不低于IP66 | |
| 物理特性 | 外形尺寸 | ≤650mm×340mm×235mm |
| 重量 | ≤35Kg | |
| 接口 | 輸入電壓 | DC 28V±4V |
| 功耗@25℃ | 峰值功耗：≤80W 穩定功耗：≤35W | |
| 視頻輸出 | CameraLink/SDI接口 | |
| 幀頻 | 50Hz/100Hz@CameraLink；25Hz@SDI | |
| 通信接口 | RS422 |

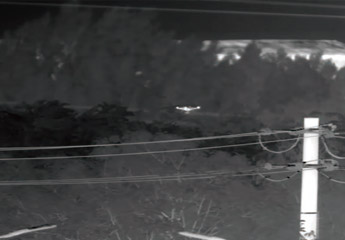

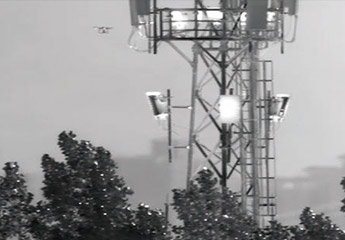

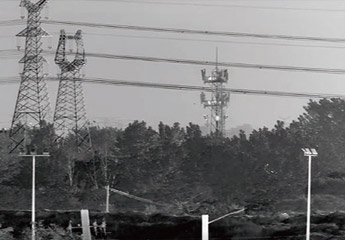

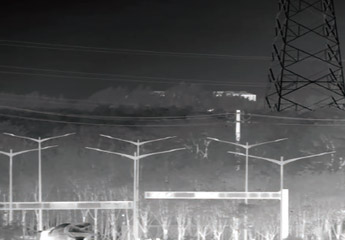

成像效果
