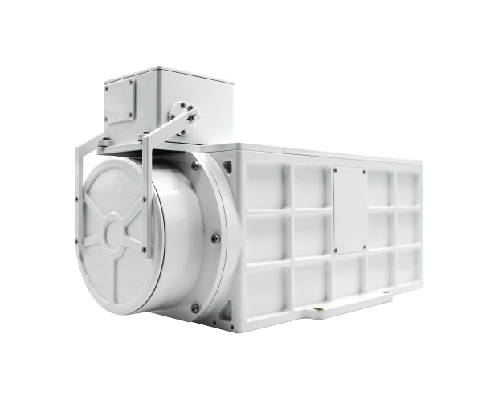

產品簡介
輻射特性測量中波制冷連續變焦熱像儀，配置使用分辨率640×512、像元尺寸15μm的斯特林制冷中波探測器，分別配置有焦距范圍40mm～200mm和50mm～800mm的連續變焦中波紅外鏡頭。熱像儀配置有自適應非均勻性校正、圖像噪聲濾波、自動增強、多溫度自適應等多種智能化圖像處理算法。紅外鏡頭具備電動變倍、電動調焦、一鍵聚焦功能。紅外鏡頭全程連續變倍、清晰成像；變倍過程中，全程光軸一致性不大于2個像素，光軸重復精度不大于1個像素；具有灰度穩定性優良，灰度響應范圍寬等優點，可應用于各種光電經緯儀、光電轉塔等平臺。
產品特點
連續變倍過程光軸穩定，一致性不大于2個像素；
灰度響應范圍寬，不小于2500～13500，并且響應線性度優于1.5%；
具備超強的環境適應能力，能夠長時間在高溫、低溫環境下穩定測量；
測量的輻射特征多樣，匹配了連續旋轉偏振片、4種衰減片、4種窄帶濾光片。
技術指標
| 參數名稱 | IRM-MWIR-CRM0032-0H01 | IRM-MWIR-CRM0032-0I01 | |
| 性能指標 | 分辨率 | 640×512 | |
| 像元尺寸 | 15μm | ||
| F數 | 2 | 4 | |
| 工作波段 | 3.7μm～4.8μm | ||
| 制冷方式 | 斯特林制冷 | ||
| 啟動時間 | ≤7.5min@25℃ | ||
| 焦距范圍 | 40mm～200mm，連續變焦 | 50mm～800mm，連續變焦 | |
| 變倍比 | 5倍 | 16倍 | |
| 視場角范圍 | 13.69°×10.97°~2.75°×2.20°，連續變焦 | 10.97°×8.78°~0.69°×0.55°，連續變焦 | |
| 光軸一致性 | ≤2個像素 | ||
| 光軸重復精度 | ≤1個像素 | ||
| 灰度穩定性 | 整機系統的實驗室穩定性優于±1%（@響應灰度值8200） | ||
| 灰度響應范圍 | 灰度范圍不小于2500～13500，并且響應線性度優于1%。 | ||
| 衰減等級 | / | 4檔可切換 | |
| 窄帶濾種類 | / | 4種 | |
| 功能指標 | 積分檔位 | 手動可調 | |
| 鏡像 | 水平、垂直、對角 | ||
| 圖像算法 | 非均勻校正、圖像濾波、細節增強、盲元校正、黑熱/白熱、數字降噪 | ||
| 亮度/對比度調節 | 手動/自動調節 | ||
| 同步 | 內同步/外同步切換 | ||
| 偏振成像 | / | 偏振角度連續可調 | |
| 鏡頭蓋 | 電動鏡頭蓋 | 可選配 | |
| 變焦方式 | 電動 | ||
| 調焦方式 | 電動調焦、一鍵聚焦 | ||
| 程序升級 | 主串口程序升級功能 | ||
| 電源保護 | 過壓、欠壓、反接保護 | ||
| 環境適應性 | 工作溫度 | -40℃～﹢60℃ | |
| 存儲溫度 | -45℃～﹢70℃ | ||
| 物理特性 | 外形尺寸 | ≤400mm×200mm×220mm | ≤450mm×326mm×255mm |
| 重量 | ≤9Kg | ≤18Kg | |
| 接口 | 輸入電壓 | DC 28V±4V | |
| 功耗@25℃ | 峰值功耗：≤80W 穩定功耗：≤35W | ||
| 視頻輸出 | CameraLink/SDI接口 | ||
| 幀頻 | 50Hz/100Hz@CameraLink；25Hz@SDI | ||
| 通信接口 | RS422 | ||

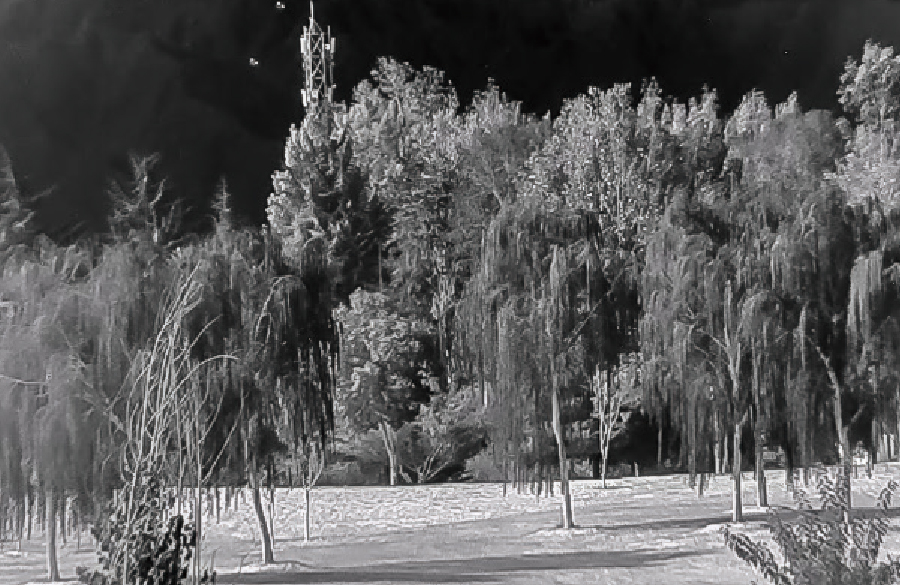

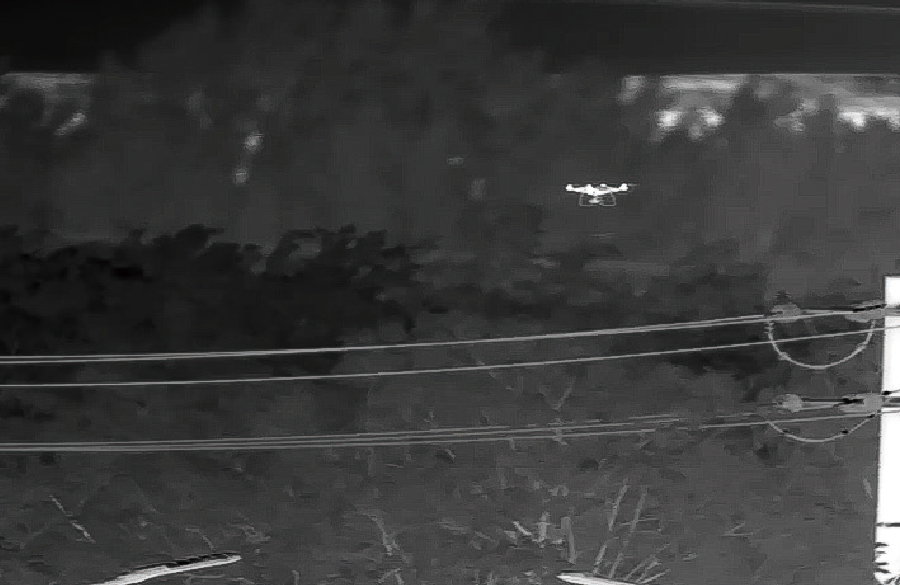

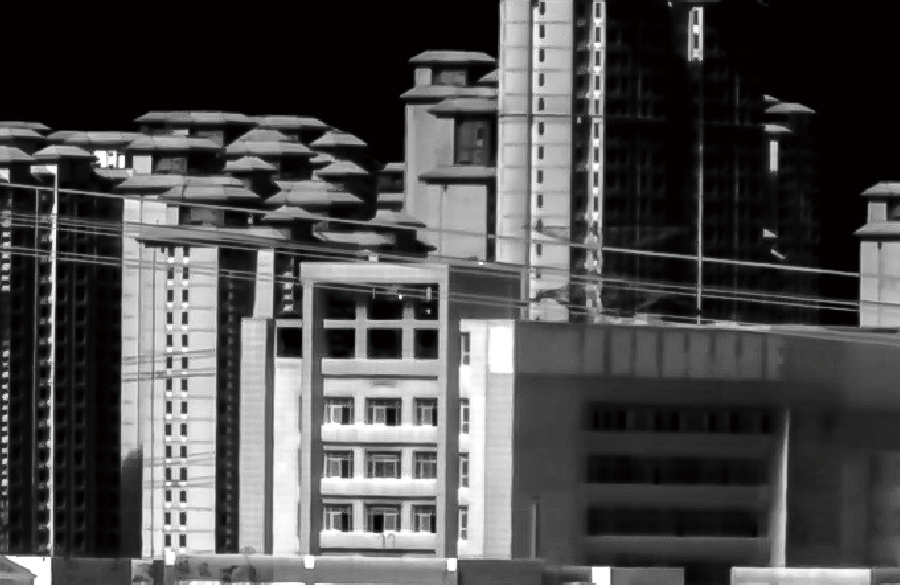

成像效果
