產品簡介
系統由可見光相機、激光測距機、中波紅外熱像儀、雷達、轉臺及基座組成。可360°全向搜索目標，在目標捕獲后，轉入自動跟蹤模式，通過紅外、可見光、激光對目標進行自動跟蹤識別和位置測量。系統與微波雷達一體化裝配，雷達安裝于本系統上方，主要承擔目標搜索任務，雷達光電聯合工作，為無人機處置設備提供搜索、引導和處置信息。
產品特點
多波段復合探測， “低慢小”目標探測能力強；
搜跟一體化光學雷達，復雜環境下目標搜索探測效率高；
目標智能識別、威脅判斷，確保及時精準處置；
模塊化組合配置，靈活應用于多種場景、多種環境；
可多點組網工作，形成區域防空網。
技術指標
| 參數名稱 | ALS-LIDAR-SRF0706-0101 | |
| 總體指標 | 俯仰覆蓋范圍 | -10°~70° |
| 跟蹤測角精度 | ≤0.03° | |
| 紅外探測距離 | ≥6km（大疆精靈4） | |
| 可見光探測器距離 | ≥6km（大疆精靈4） | |
| 激光測距范圍 | 對無人機測距測程：≥3km | |
| 搜索速度 | 180°/s、120°/s、90°/s多檔切換 | |
| 紅外熱像儀 | 探測器 | 中波制冷型640×512 HgCdTe |
| 像元尺寸 | 25μm | |
| 工作波段 | 3.7μm ~4.8μm | |
| NETD | ≤30mk | |
| 幀率 | 100Hz | |
| 光學鏡頭 | 10倍連續變焦鏡頭 | |
| 焦距范圍 | 50mm~500mm（F2.0） | |
| 光軸一致性 | 光軸中心偏離≤2個像素 | |
| 可見光相機 | 探測器 | 1/1.8〃CMOS |
| 像元尺寸 | 3.45μm | |
| 工作波段 | 0.4μm ~1.1μm | |
| 分辨率 | 1920×1080 | |
| 幀率 | 30幀 | |
| 光學鏡頭 | 30倍連續變焦鏡 | |
| 焦距 | 25~750mm | |
| 激光測距機 | 工作波長 | 1535±5nm |
| 束散角 | 0.6mrad±0.1mrad | |
| 測距精度 | ≤±5m | |
| 測距頻率 | 單次、1Hz、3Hz、5Hz | |
| 雷達指標 | 工作頻段 | Ku |
| 探測距離 | ≥8km (RCS=0.01m2) | |
| 可探測目標速度 | 1~100m/s | |
| 近距離盲區 | ≤150m | |
| 周掃探測范圍 | 方位：0～360°；俯仰：0～45° | |
| 目標容量 | ≥200個 | |
| 精度(均方根) | 方位：≤0.3°；俯仰：≤0.3°；距離：≤8m | |
| 溫度適應性 | 工作溫度 | -40℃～+60℃ |
| 貯存溫度 | -45℃～+65℃ |

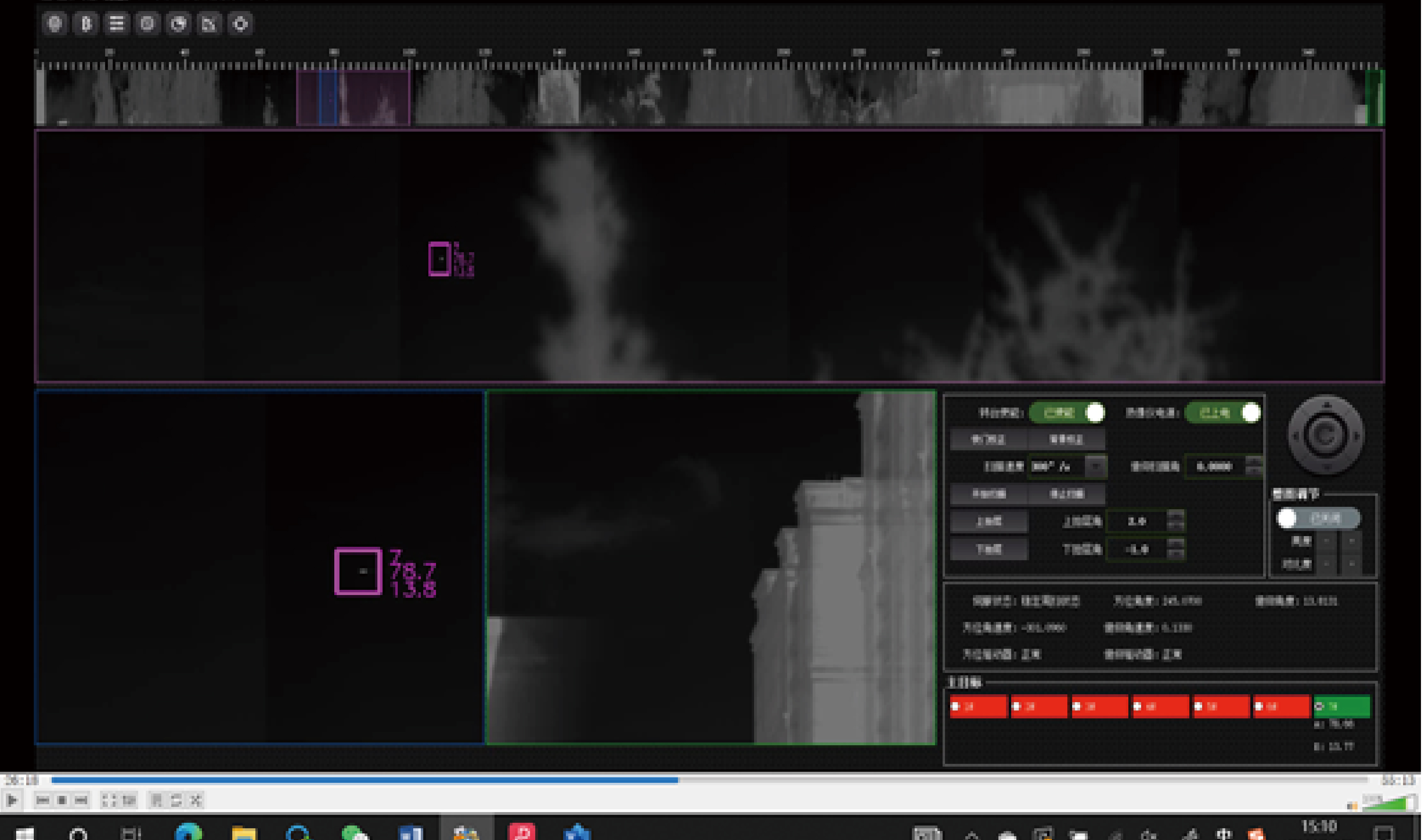

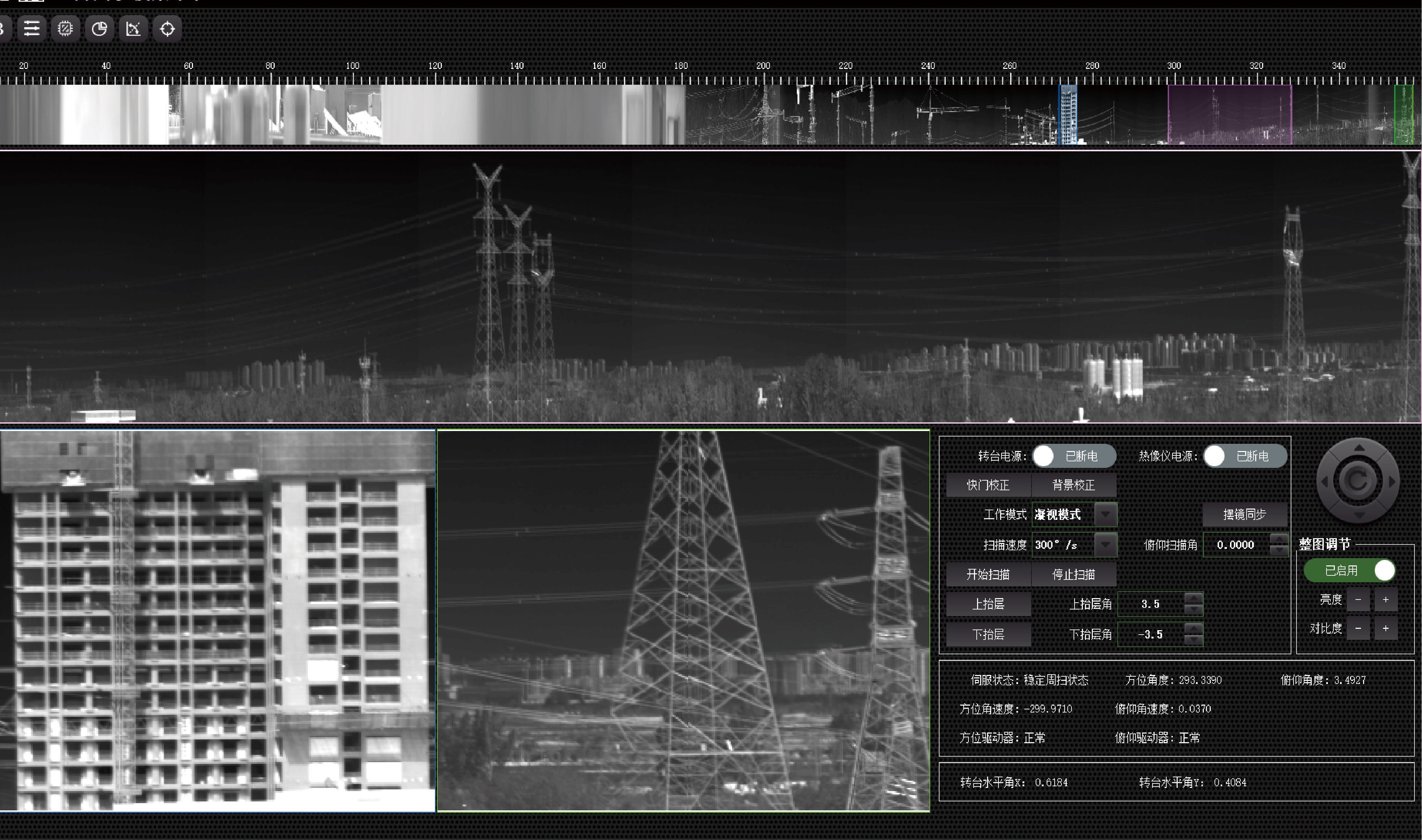

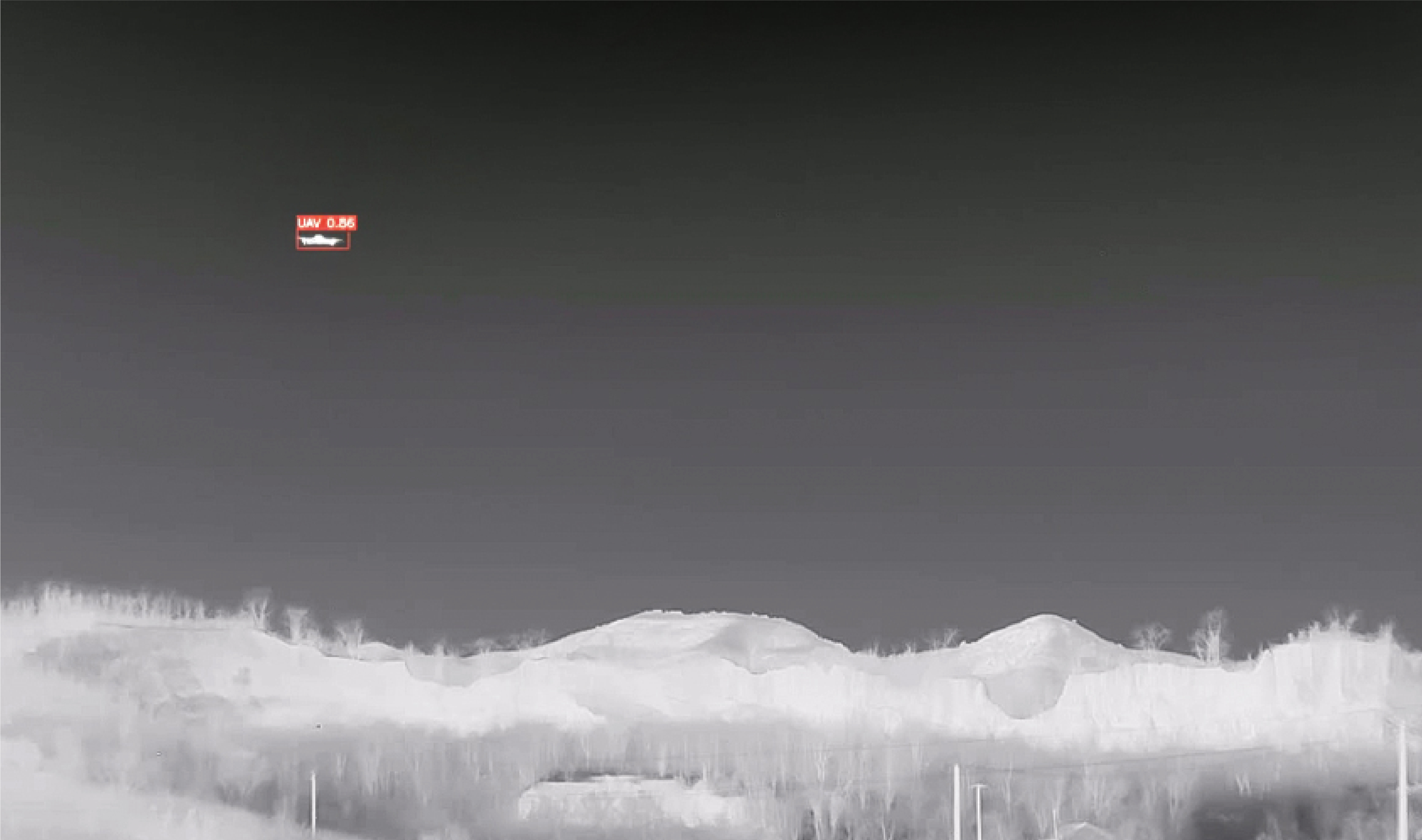

成像效果
