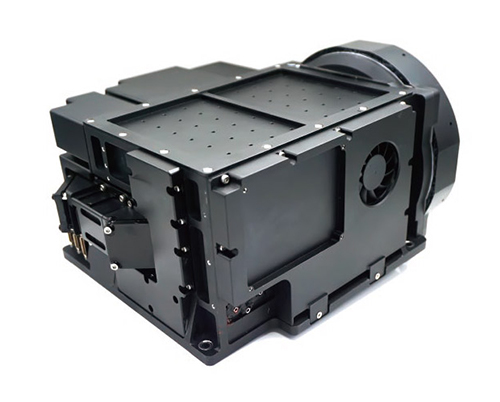

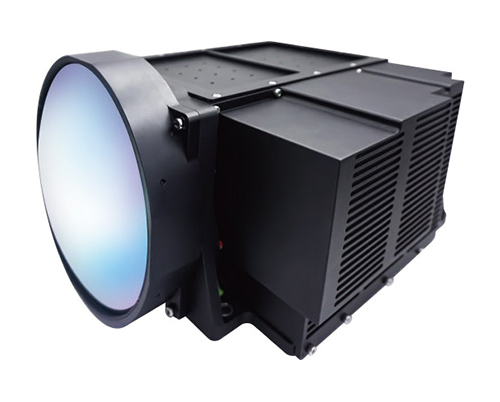

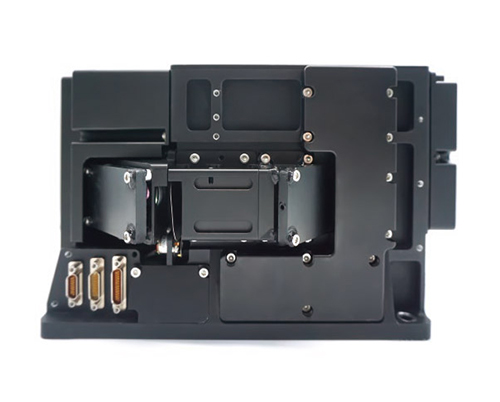

產品簡介
緊湊型大變倍中波制冷640連續變焦熱像儀，由大變倍比的連續變焦鏡頭和高靈敏度成像探測組件組成。鏡頭光學變倍比約30倍，采用緊湊型光學設計和精密型結構設計；生產過程中采用特殊的結構加工工藝、高精密的光機裝調工藝和先進伺服控制技術。成像探測組件分辨率640x512@15μm，采用低噪聲高靈敏度成像技術，具有自適應非均勻校正、噪聲濾波、大動態范圍圖像增強、自動調光等智能化圖像處理算法。具備體積小、重量輕、焦距長、看得遠、大變倍比、高精度光軸一致性、全程清晰成像等特點。成像探測組件具備超強的環境適應能力，能夠長時間在高溫、低溫等極端環境下清晰穩定成像。
產品特點
結構緊湊、體積小、重量輕、焦距長、看得遠；
連續變倍過程光軸穩定，一致性不大于2個像素；
產品具備約30倍的超大光學變倍比；
具備超強的環境適應能力，能夠長時間在高溫、低溫環境下清晰成像。
技術指標
| 參數名稱 | IRM-MWIR-CLR0032-0201 | IRM-MWIR-CLR0032-0301 | |
| 性能指標 | 分辨率 | 640×512 | |
| 像元尺寸 | 15μm | ||
| F數 | 4 | ||
| 工作波段 | 3.7μm～4.8μm | ||
| 制冷方式 | 斯特林制冷 | ||
| 啟動時間 | ≤8min@25℃ | ||
| 焦距范圍 | 22.7mm～680mm，連續變焦 | 23.2mm～640mm，連續變焦 | |
| 變倍比 | 30倍 | 28倍 | |
| 視場角范圍 | 23.88°×19.20°~0.81°×0.65°，連續變焦 | 23.38°×18.80°~0.86°×0.69°，連續變焦 | |
| 光軸一致性 | ≤2個像素 | ||
| 光軸重復精度 | ≤1個像素 | ||
| 探測距離 | 對2.3m×2.3m目標，探測距離≥23km | 對2.3m×2.3m目標，探測距離≥20km | |
| 識別距離 | 對2.3m×2.3m目標，識別距離≥16km | 對2.3m×2.3m目標，識別距離≥14km | |
| 功能指標 | 積分檔位 | 手動可調 | |
| 鏡像 | 水平、垂直、對角 | ||
| 圖像算法 | 非均勻校正、圖像濾波、細節增強、盲元校正、黑熱/白熱、數字降噪 | ||
| 亮度/對比度調節 | 手動/自動調節 | ||
| 同步 | 內同步/外同步切換 | ||
| 變焦方式 | 電動 | ||
| 調焦方式 | 電動調焦、一鍵聚焦 | ||
| 程序升級 | 主串口程序升級功能 | ||
| 電源保護 | 過壓、欠壓、反接保護 | ||
| 環境適應性 | 工作溫度 | -40℃～﹢60℃ | |
| 存儲溫度 | -45℃～﹢70℃ | ||
| 物理特性 | 外形尺寸 | ≤320mm×256mm×186mm | ≤335mm×255mm×176mm |
| 重量 | ≤8.8Kg | ≤9.8Kg | |
| 接口 | 輸入電壓 | DC 28V±4V | |
| 功耗@25℃ | 峰值功耗：≤50W 穩定功耗：≤35W | ||
| 視頻輸出 | PAL/CameraLink/SDI接口 | ||
| 幀頻 | 50Hz/100Hz@CameraLink；25Hz@SDI | ||
| 通信接口 | RS422 | ||

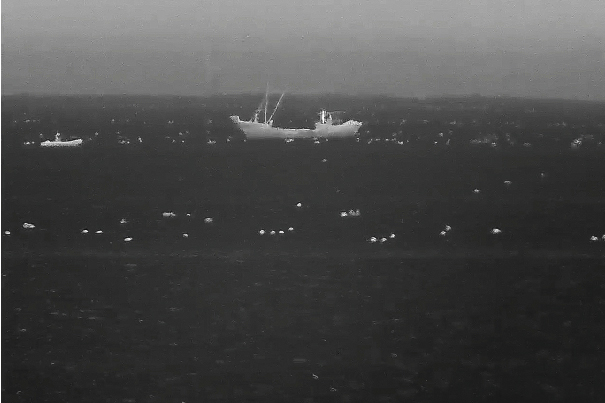

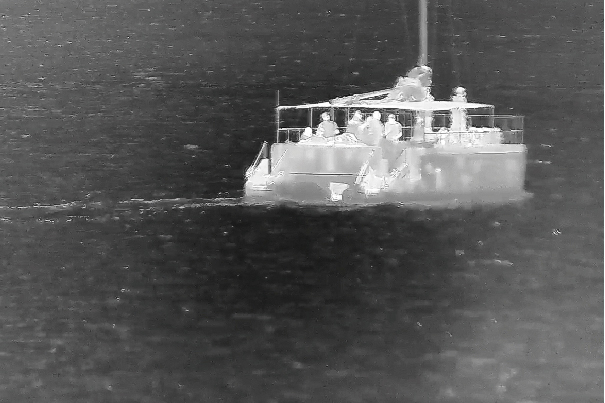

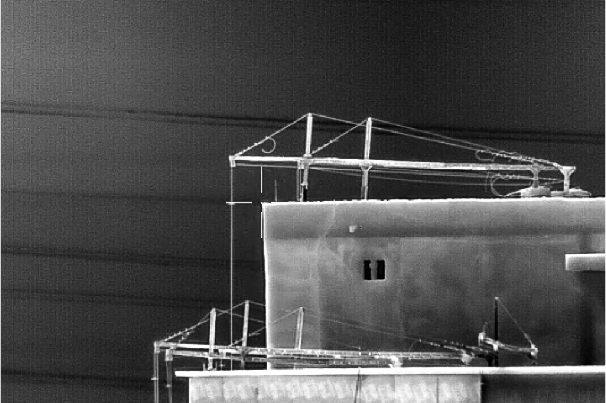

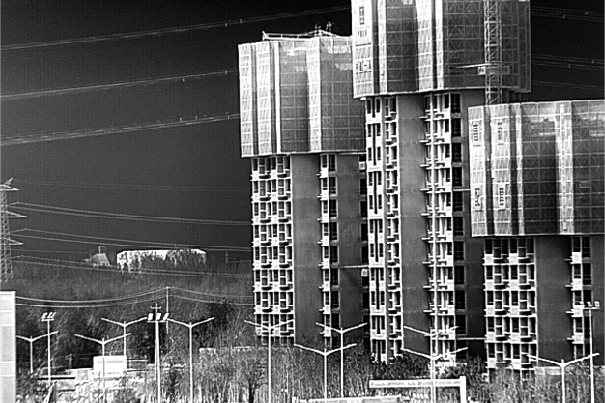

成像效果
